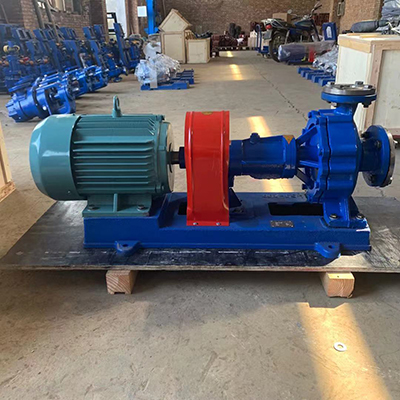

RY80-50-200B高溫導熱油泵-泊頭海濤泵業

海濤生產的RY80-50-200B高溫導熱油泵主要是由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
RY系列導熱油泵主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
RY系列導熱油泵該泵從設計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。
結構特點：
（1)RY系列風冷高溫導熱油泵是消吸收國外油泵的基礎上研制的二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，熱油泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。
（2)RY型導熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
（3)RY系列風冷式高溫導熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。
● RY系列風冷式高溫導熱油泵性能范圍（按設計點)
1、流量1-500m3/h；
2、揚程10-125m；
3、溫度-20。C-350。C；

型號	流量 m3/h	揚程 m	轉速 r/min	功率KW		效率%	電機（Y型)
				軸功率	配用功率		機座號
20-20-100	1	10	2800	0.09	0.37	26	A02-7112
20-20-125	1.5	22	2800	0.22	0.75	30	80
25-25-160	3	27	2900	0.53	1.5	30	90S
30-30-160	6	28	2900	0.85	1.5	50	90S
40-25-160	10	28	2900	1.72	2.2	45	90L
50-32-160	12.5	30	2900	1.9	3	57	100L
50-32-200	18	40	2900	3.92	5.5	50	132S
50-32-200A	16	32	2900	3.35	4	42	112M
50-32-250	12.5	80	2900	6.2	11	44	160M
65-50-160	20	32	2900	3.17	5.5	55	132S
65-40-200	30	48	2900	6.3	7.5	62	132S
65-40-200A	25	35	2900	4	5.5	59	132S
65-40-250	25	80	2900	1003	15	53	160M
65-40-250A	20	51	2900	5.67	7.5	49	132S
65-40-315	25	125	2900	18.9	30	45	200L
80-50-200	50	50	2900	9.7	15	70	160M
80-50-200A	45	40	2900	7.8	11	63	160M
80-50-200B	40	32	2900	6.37	7.5	55	132S
80-50-250	50	80	2900	17.1	22	58	180M
80-50-250A	43	60	2900	12.8	15	55	160M
80-50-315	50	125	2900	30.04	37	56	225L2
80-50-315A	45	100	2900	23.6	30	52	200L
100-65-200	100	50	2900	18.4	22	74	180M
100-65-200A	94	44	2900	16	22	70	180M
100-65-250	100	80	2900	32.06	37	68	200L
100-65-250A	95	72	2900	29	37	64	200L
100-65-315	100	125	2900	50.06	75	68	280S
100-65-315A	95	113	2900	45.23	55	64	250M
125-100-200	200	50	2900	35.4	45	77	225M
125-100-200A	178	40	2900	26.6	37	73	200L
125-100-250	200	70	2900	47	55	80	250M
125-100-250A	190	63	2900	41.6	55	78	250M
125-100-315	200	125	2900	95	110	72	315S
125-100-315A	180	100	2900	70	90	70	280M
150-125-250	300	80	2900	83.79	110	78	315S
150-125-250A	270	65	2900	66	75	72	280S
